Optimum Optidrill DH 40CTP Oszlopos hajtóműves fúrógép keresztasztallal (1,1/1,5kW, 400V)

Description

Hajtóműves oszlopos

Optimum Optidrill DH 40CTP Oszlopos hajtóműves fúrógép keresztasztallal (1,1/1,5kW, 400V) (3034352) – 1.670.100 Ft

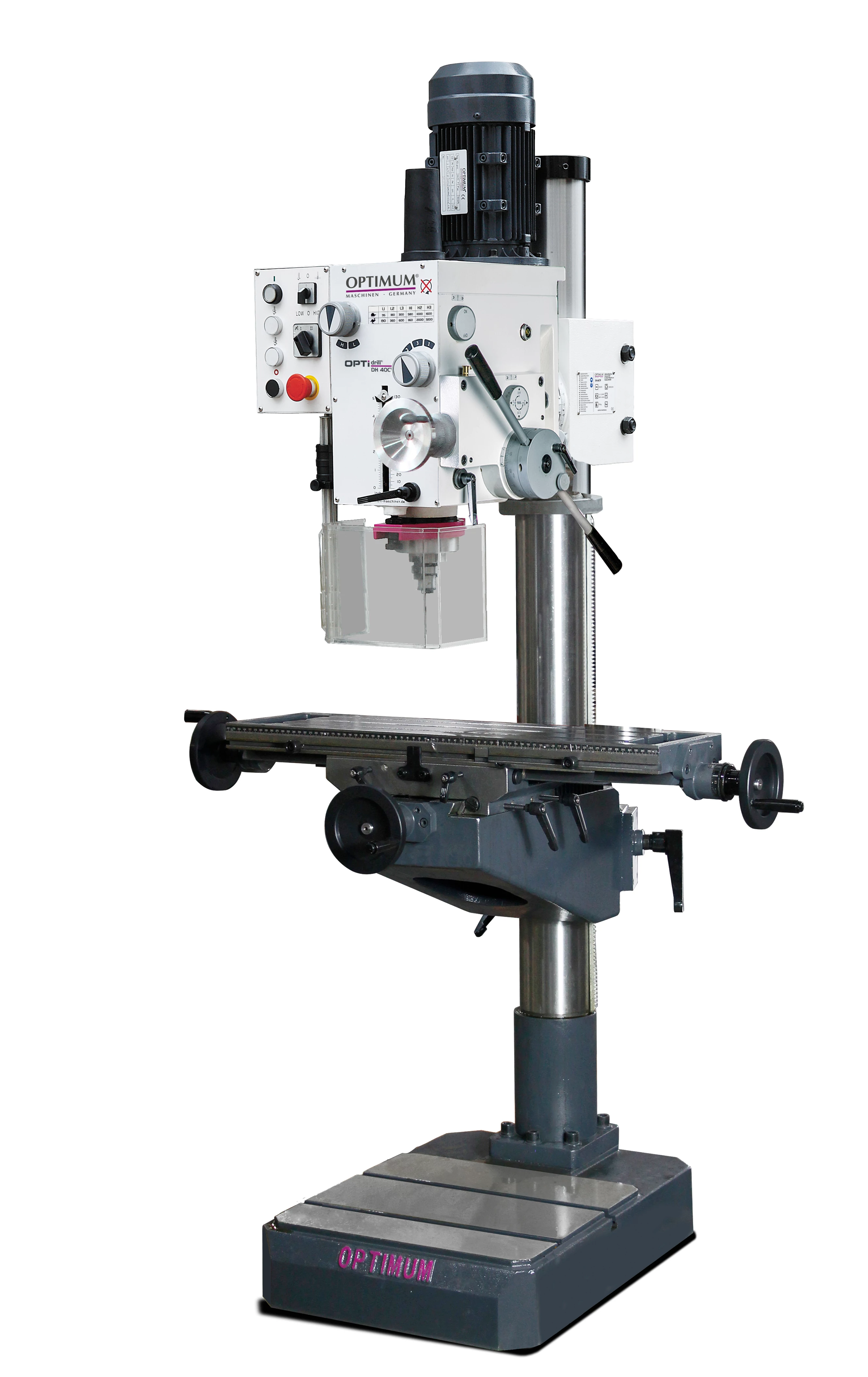

OPTIdrill DH 40CTP

Hajtóműves oszlopos fúró-marógép keresztasztallal, automatikus orsóelőtolással és menetvágó funkcióval
Sokoldalúan alkalmazható precíziós fúrási, menetvágási és könnyű marási feladatokhoz
Masszív, nagy merevségű öntöttvas gépszerkezet
Csendes, rezgésszegény működés olajfürdőben futó, edzett és köszörült hajtómű-fogaskerekekkel
Széles fordulatszám-tartomány: 95–3200 ford./perc
Kétfokozatú ipari hajtómotor
Nagyméretű, precíziósan megmunkált keresztasztal három kézikerékkel, beépített hosszirányú mérőskálával
Állítható végütközők a keresztasztal tengelyein
Az asztalvezetékek utánállítható éklécekkel precízen beállíthatók
Állítható magasságú hajtóműfej és keresztasztal
Jobb- és balirányú orsóforgás
Beépített menetvágó funkció
Automatikus orsóelőtolás három előtolási fokozattal
Állítható fúrásmélység-határoló
A fúrófej 360°-ban körbeforgatható és ±45°-ban dönthető
Masszív, precízen megmunkált gépalap, amely a keresztasztal elfordításakor munkafelületként is használható nagyméretű munkadarabok megmunkálásához
-..-
Behúzórúd: M16
Méretek és tömeg:
Oszlopátmérő: 115 mm
Méretek (H × Sz × Ma): 1060 × 745 × 2090 mm
Nettó tömeg: 370 kg
Fúrási és marási teljesítmény:
Maximális fúrási átmérő acélban (S235JR): 32 mm
Folyamatos fúrási teljesítmény acélban (S235JR): 25 mm
Menetvágási kapacitás acélban (S235JR): M16
Maximális szármaró átmérő: 25 mm
Maximális síkmaró átmérő: 76 mm
Keresztasztal:
Asztalméret: 730 × 210 mm
T-hornyok száma: 3
T-horony mérete: 14 mm
T-hornyok osztása: 63 mm
Asztal terhelhetősége: 50 kg
Maximális orsó–asztal távolság: 600 mm
Tengelymozgások:
X tengely elmozdulása: 480 mm
Y tengely elmozdulása: 180 mm
Z tengely elmozdulása: 560 mm
Fordulatszám:
Fordulatszám-tartomány: 95–3200 ford./perc
Fordulatszám-fokozatok száma: 12 (2 × 6)
Orsó:
Orsólöket: 120 mm
Orsóátmérő: 75 mm
Orsókúp: MK4 (Morse-kúp 4)
Kinyúlás: 280 mm
Automatikus orsóelőtolás: 0,10 / 0,18 / 0,26 mm/fordulat
Előtolási fokozatok száma: 3
Fúrófej:
Körbeforgathatóság: 360°
Dönthetőség: ±45°
Függőleges magasságállítás: 260 mm
Gépalap:
Maximális orsó–gépalap távolság: 1180 mm
Gépalap mérete: 495 × 375 mm
T-hornyok száma: 2
T-horony mérete: 14 mm
T-hornyok távolsága: 230 mm
Elektromos adatok:
Hajtómotor teljesítménye: 1,1 / 1,5 kW
Tápfeszültség: 400 V / 50 Hz
-..-
-..-
Alapfelszereltség:
Fogaskoszorús fúrótokmány 1–13 mm / B18
Behúzótüske MK4 / B16
Szűkítő hüvely MK4–MK3
T-hornyos anyák
Kezelőszerszámok
