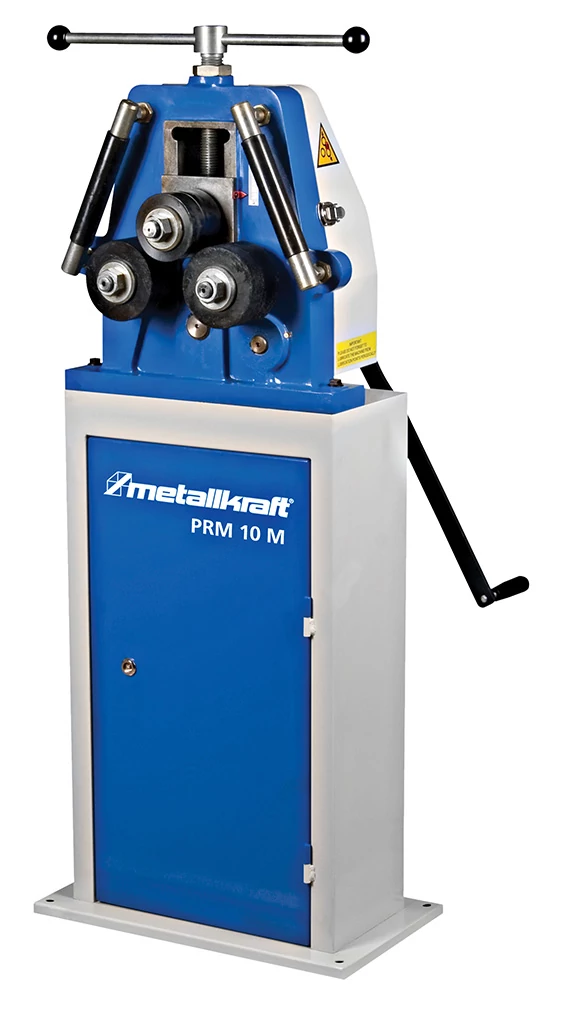

Metallkraft Gyűrűhajlító gép PRM 10M kézi hajtással

Description

Gyűrű hajlító

Metallkraft Gyűrűhajlító gép PRM 10M kézi hajtással (3780010) – 449.990 Ft

Gyűrűhajlító gép PRM 10M

Használható vízszintesen és függőlegesen profilokhoz, csövekhez és tömör anyagokhoz
· zártszelvény, vagy négyzetalakú anyagok körhajlításához
· stabil konstrukció, padlóhoz rögzíthető
· 2 db hajtóművel hajtott görgő
· edzett és köszörült hajlítószerszámok
A tengelyek speciális acélból készültek, edzettek és köszörültek
· felső henger helyzetével állítható hajlítási sugár
· M verzió kézi hajtással

ProfilHajl átm min
20x20mm500mm
30x10mm500mm
50x10mm400mm

Műszaki adatok PRM 10 M
Tengely-Ø 30 mm
Henger-Ø felül 98 mm
Henger-Ø alul 118 mm
Súly 165 kg
Méretek 620 x 560 x 1440 mm

Hajlítási teljesítmény profil típus szabvány
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [1]20 mm
Négyzet alakú anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [1]500 mm
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [2]10 mm
Négyzet alakú anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [2]160 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1]50 x 10 mm
Lapos anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]400 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [2]40 x 5 mm
Lapos anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [2]160 mm
Lapos anyag nehéz tengelyméretek hajlítási Ø (folyáspont 24 kg/mm²) [1]30 x 10 mm
Lapos anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]500 mm
Lapos anyag nehéz tengelyméretek hajlítási Ø (folyáspont 24 kg/mm²) [2]20 x 5 mm
Lapos anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [2]190 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [1]35 x 4,5 mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [2]30 x 4 mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
Magyarázat a fenti T-profil bordáhozTovábbi távtartókra lehet szükség
UPN profil külső bordaméretei (folyáspont 24 kg/mm²) [1]35 x 4,5 mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
UPN profil külső bordaméretei (folyáspont 24 kg/mm²) [2]30 x 4 mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
UPN profil belső borda méretei (folyáspont 24 kg/mm²) [1]35 x 4,5 mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
UPN profil belső borda méretei (folyáspont 24 kg/mm²) [2]30 x 4 mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
UPN profil külső lábméretek (folyáspont 24 kg/mm²) [1]U40x20mm
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [1]700 mm
UPN profil külső lábméretek (folyáspont 24 kg/mm²) [2]U30 mm
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [2]500 mm
UPN profil belső lábak méretei (folyáspont 24 kg/mm²) [1]U40x20mm
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]700 mm
UPN profil belső lábméretek (folyáspont 24 kg/mm²) [2]U30 mm
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2]500 mm
A hajlítási teljesítmény magyarázata, profiltípus szabványA teljesítményadatok max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
A hajlítási teljesítmény profil típusa opcionális
Négyzet alakú cső méretei (folyáspont 24 kg/mm²) [1]30 x 2 mm
Négyzetcső min. hajlítási Ø (folyáspont 24 kg/mm²) [1]900 mm
Négyzet alakú cső méretei (folyáspont 24 kg/mm²) [2]20 x 2 mm
Négyzetcső min. hajlítási Ø (folyáspont 24 kg/mm²) [2]600 mm
Négyzet alakú cső nehéz tengelyméretei hajlítási Ø (folyáspont 24 kg/mm²) [1]38 x 20 x 2 mm
Négyzetcső nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1000 mm
Négyzet alakú cső nehéz tengelyméretei hajlítási Ø (folyáspont 24 kg/mm²) [2]30 x 15 x 1,5 mm
Négyzetcső nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [2]600 mm
Kerek cső méretei (folyáspont 24 kg/mm²) [1]25,4 x 2 mm
Kerek cső min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
Kerek cső méretei (folyáspont 24 kg/mm²) [2]19,05 x 1,5 mm
Kerek cső min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
Kerek profil méretei (folyáspont 24 kg/mm²) [1]27 mm
Kerek profil min. hajlítási Ø (folyáspont 24 kg/mm²) [1]500 mm
Kerek profil méretei (folyáspont 24 kg/mm²) [2]17 mm
Kerek profil min. hajlítási Ø (folyáspont 24 kg/mm²) [2]160 mm
egyenlőszárú szögprofil külső méretek (folyáspont 24 kg/mm²) [1]35 x 35 x 4 mm
egyenlőszárú szögprofil a lábon kívül min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
egyenlőszárú szögprofil külső méretek (folyáspont 24 kg/mm²) [2]30 x 30 x 4 mm
egyenlőszárú szögprofil a lábon kívül min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
egyenlőszárú szögprofil belső méretekben (folyáspont 24 kg/mm²) [1]35 x 35 x 4 mm
egyenlőszárú szögprofil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
egyenlőszárú szögprofil belső méretekben (folyáspont 24 kg/mm²) [2]30 x 30 x 4 mm
egyenlőszárú szögprofil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2] 400
A hajlítási teljesítmény magyarázata, a profil típusa opcionális A teljesítményadatok max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
